Kit passaggio canna fumaria doppiaparete inox diam 150 per tetto in legno o cemento
Cod.: Kit passaggio tetto doppiaparete inox diam 150
Kit passaggio canna fumaria doppiaparete inox diam 150 per tetto in legno o cemento
Cod.: Kit passaggio tetto doppiaparete inox diam 150
Descrizione
Caratteristiche

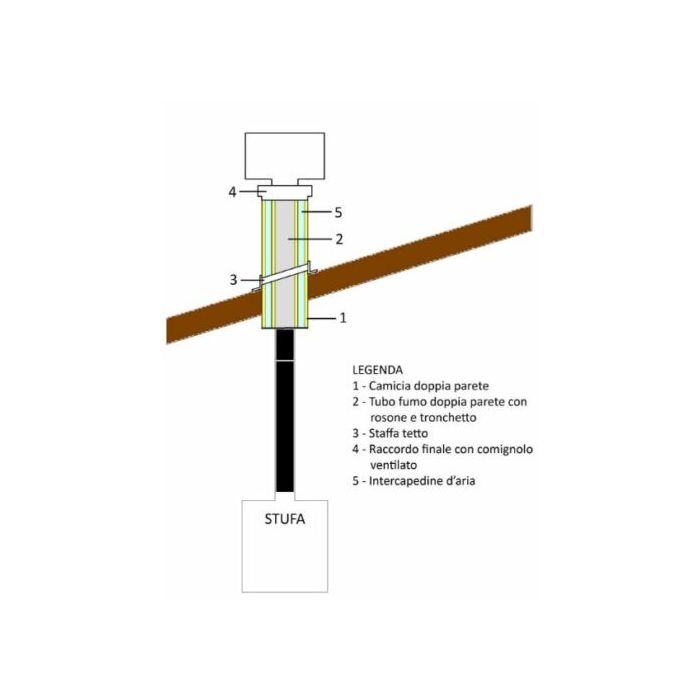

Il kit è composto da:
- Un Tubo lineare ML 1,00 o 0,50 diam. 250/300 che costituisce il condotto esterno chiamato camicia, in acciaio inox doppia parete. Alla base della camicia si trova un rosone saldato in acciaio inox che presenta il foro pari al diametro della canna fumaria che la deve attraversare.
- Canna fumaria composta da un tubo lineare ML 1,00 o 0,50 (della stessa lunghezza del punto 1) doppia parete Inox diam. 150, con rosone inox e tronchetto smaltato nero o inox diam. 150/200 a secondo delle esigenze saldato alla base del tubo. Il rosone inox saldato va a sostituire il raccordo da mono a doppia parete.
- Una staffa tetto inclinabile da 0° a 45 ° diam. 300 regolabile a seconda dell’inclinazione del tetto da utilizzare per ancorare la camicia.
- Chiusura sistema di attraversamento tetto costituito da un raccordo finale diam. 300 per proseguire con doppia parete qualora si deve allungare la canna fumaria (Vedi Figura 1) o un raccordo finale con comignolo per concludere la canna fumaria, entrambi ventilati.
Figura 1 - ESEMPIO DI INSTALLAZIONE RACCORDO PER PROSEGUIRE CON TUBO DOPPIAPARETE
FINALE CON COMIGNOLO
RACCORDO PER PROSEGUIRE DOPPIA PARETE
- Una Fascetta di bloccaggio inox diam. 300.
| Spese di Imballaggio | No |
|---|---|
| Materiale | Doppia parete acciaio inox |
| Country of Manufacture | Italia |
